您的位置：首頁 > 產品中心 > 工業大風扇系列

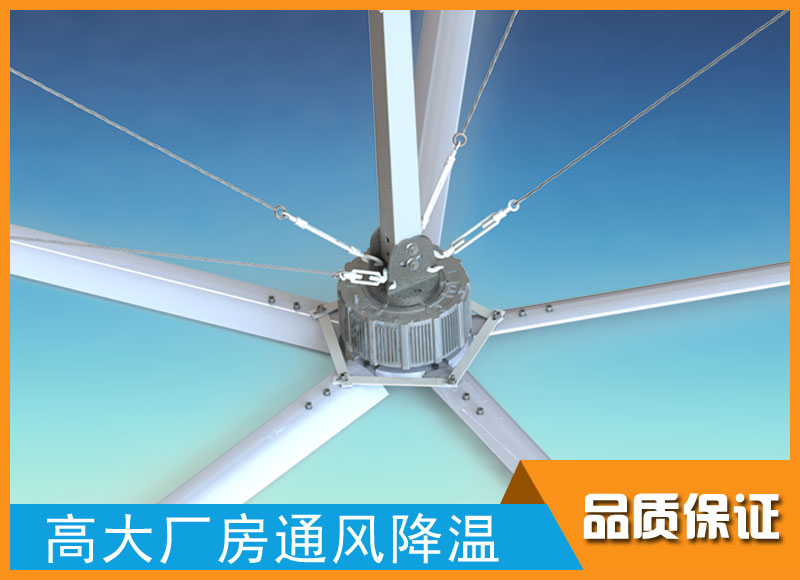

: 工業大風扇

產品特點：
設備名稱：潤東方工業大風扇
適用面積：單臺覆蓋800-1500平方米
使用范圍：高大車間廠房、電商倉庫、出貨平臺、庫房、商業中心、車站飛機場候車廳、展館、體育館、畜牧場等。

全國服務熱線：13751359366

產品概述

產品規格型號列表

PRODUCT MODEL LIST

規格 Model	風扇直徑（米）	電機功率 KW	轉速（RPM）	風量（CMM）立方/分鐘	輸入電源 V/Hz	滿載電流（A）	覆蓋范圍Φ （米）	自重（KG）	噪音（dBA）
RDF-S3600	3.6	0.66	90	4522	220V/50Hz	2.6(220V)	Φ20-24	72	<38dB
RDF-S4200	4.2	0.66	80	5300	220V/50Hz	2.6(220V)	Φ22-26	75	<38dB
RDF-S5200	5.2	0.66	70	7065	220V/50Hz	2.6(220V)	Φ25-30	78	<39dB
RDF-B6200	6.2	1.3	60	10747	220V/50Hz 380V/50Hz	4.5(220V) 3.1(380V)	Φ32-37	100	<39dB
RDF-B6700	6.7	1.3	55	12560	220V/50Hz 380V/50Hz	4.5(220V) 3.1(380V)	Φ35-40	105	<39dB
RDF-H7200	7.2	1.3	58	15179	220V/50Hz 380V/50Hz	4.5(220V) 3.1(380V)	Φ38-44	115	<39dB

您還在為這些問題而頭痛嗎？

潤東方---有效解決您的問題

問：大面積車間和倉庫如何降溫、通風、驅除悶熱和潮濕？

答：潤東方1臺直徑7.2米節能工業大風扇可以解決！

問：炎熱夏季面對悶熱的高溫，員工情緒大，怎么辦？

答：潤東方工業大風扇低轉速高風量，制造2-3級自然風！

問：普通風扇能耗高覆蓋小壽命短，危害人體健康，怎么辦？

答：一次投資，長期收益！安裝不占空間，終身免維護！

大型風扇降溫原理及功能

COOLING PRINCIPLE & FUNCTION O F LARGE INDUSTRIAL FAN

原理
自然通風涼爽理念結合現代航空機翼技術，通過巨大扇葉緩慢的旋轉從而帶動氣流的流動，產生持續不斷、立體循環風。
大面積微風流動加快了人體體表汗液的蒸發速度，產生自然降溫，就像人剛剛游泳出海后感受海風吹拂的涼爽感覺一樣，讓人體皮膚表面感受到4-6攝氏度的溫差，另外太昌工業風扇，大型工業風扇特性，通過改變風速大小的變化，在調節人體感受的同時保持身體水分，從而增強了人體感覺的舒適度。太昌自主研發制造了一臺HVLS大風量、低轉速工業大風扇。

功用

1、空氣流動：大面積的微風吹拂，實現自然立體式的空氣流動；

2、四季適用：強化環境通風，春秋季涼爽，夏冬季舒適；
3、制冷效果：在與冷風機組合使用時，可達到類似中央空調甚至更為優勝的新風涼爽效果
4、通風除塵：通風換氣，與換氣設備結合，可實現環境排煙除塵
5、冬季效用：冬季采暖時，可低速轉動，將分層的熱流空氣進行有效的余熱利用
6、調節空氣濕度：保持室內干燥。

效果
1、覆蓋面廣：大直徑（7.2米）、低轉速，大范圍內促使空氣有序流動，每臺風扇的有效近似覆蓋面積超過1000平米以上；
2、多角度空氣循環：氣流由上而下成錐形往地面推動，到地面沿水平方向流動，遇到側面阻隔或鄰近風扇的水平氣流后向上推動到屋面，從而多角度地強化空氣循環流通；
3、與室外新風交換：流動的空氣可以迅速通過門窗或屋頂風機與室外新風進行交換，減少了室內渾濁氣體的滯留；
4、人體舒適降溫：持續輕柔的微風能加快人體表面汗液的蒸發速度從而產生涼爽的降溫效果，使人體感受4-6攝氏度的溫差效應；
5、安裝不影響工作：工業吊扇安裝在離地面5.5米以上的上部空間，通過卡夾方式固定在屋面結構梁上，不會影響任何地面工作區域正常工作進程，安全可靠。

潤東方工業大風扇應用領域

Rundongfang Industrial fan applications

商業公共場所：大型商場、超市、專業集貿批發市場、會展中心、展廳、汽車4S店、機場候機廳、高鐵站、汽車站、醫院大廳、教堂、祠堂

制造業：工業廠房、生產車間、物流倉儲、電商運轉庫、快遞分揀中心

休閑旅游：大型游樂場、公園、旅游景點、特色小鎮、餐飲

文體運動：文化館、學校、辦公室、食堂、體育館、藍球場、健身房、室內訓練場、游泳館

永磁直驅工業大風扇結構圖

Industrial fan structure diagram

徹底解決：工業大風扇扇葉斷裂墜隱患

完全告別：齒輪減速機的齒輪磨損及漏油

全面解決：“高分貝噪音達60db以上”的行業問題

比較項目	伺服直驅（直徑7.2米）	齒輪減速箱（直徑7.2米）
驅動系統	永磁無刷伺服電機	齒輪減速機一體
額定功率	1.3kw	1.5kw
整機重量	115kg	125kg
電機體積	直徑320mm*厚度170mm	寬度380mm*高度1100mm
設備安裝高度	500mm	1300mm
電機防護等級	IP64（防水、防塵）	IP55
噪音等級	≤39db	>60db
使用壽命	10年	5年
維護方式	永磁無刷免維護	齒輪減速箱需加潤滑油

高聚密稀土永磁，不脫落，不退磁
自然冷卻，溫升低
伺服直驅，靜音，無油污污染
密封結構設計，防護等級高IP64

奇數5扇葉，軸心不對稱動平衡好
扇葉形狀螺旋槳鳥翼型，流量大噪音低
航空鋁一體成型，獨特5道加強筋結構
表面光亮氧化T6熱處理

矢量算法，精準無極調速
峰值轉矩大，損耗小、效率高
3C3圖層，RFI濾波器，超強保護能力
IPD檢測，啟動和停止柔和，抑制震動和噪音

先進的設備，精熟作業，高品質保證

三層保護，抗腐蝕

經久耐用，無懼環境

產品對比

Product principle

10000㎡車間	伺服直驅工業大風扇	傳統搖頭扇
直徑	7.2m	0.75m
覆蓋面積	1450㎡	30㎡
風量	14500m3/min	300m3/min
風扇安裝數量	6臺	67臺
功率	1.3kw/臺	0.37kw/臺
年耗電量	6臺x1.3x14h/天x26天/月 x7月/年=19874°	67臺x0.37x14h/天x26天/月 x7月/年=63165°
電費	19874°x1.1元=21861元	63165°x1.1元=69481元

安裝條件

Installation conditions

安裝方式，吊扇直接安裝在屋頂結構主梁上，最常見的三種廠房結構如上圖:

A: H型鋼或者工字鋼結構的固定: 采用8mm厚的壓板固定方式，左右固定壓緊；

B: 鋼混凝土梁的固定: 采用8mm厚的90度板，使用對穿螺絲或者膨脹螺釘左右固定，將其固定；

C: 圓鋼管和網架球結構的固定: 采用V型或者半圓型抱箍上下螺栓鎖緊；

潤東方大風扇安裝高度要求

1、建筑凈高應在4米以上，構造承重柱間距應大于擬安裝風扇直徑20%以上

2、屋頂結構應允許承重150公斤以上，風扇設備總重量約125kg (含安裝附件和動載)

3、單臺風扇的有效覆蓋面積約直徑30-40米/臺，相鄰風扇布置間隔30-40米

4、風扇最佳安裝高度為扇葉距離地面6-8米左右，最低不應少于4米

5、確保風扇安裝位置無吊燈或者其他障礙物阻擋

6、控制盒的安裝位置與風扇安裝位置之間的距離最好小于30米

7、伴有長時間發熱源或油煙的場所不適合安裝

電機對比

Motor comparison

CORE SYSTEM核心系統

動力系統：品質的保障得益掌握核心技術一一永磁直驅電機

采用軍工稀有材料，專業精心打造的精品一一永磁直驅電機；

能耗低、扭矩大、效率高、無磨損、密封嚴、免維護、壽命長、噪音小、體積小、重量輕、無污染、防護等級高；

傳統三相異步電機與永磁直驅電機對比

傳統帶減速機工業大風扇

三相異步電機的四大缺陷

1、使用年限短1-3年，主要是齒輪磨損損壞；
2、油箱漏油，污染環境；
3、齒輪摩擦磁碰撞發出噪音大，影響員工身心健康；
4、能耗大，工作效率低，不節能。

潤東方永磁直驅工業大風扇

永磁直驅的四大特點

1、無齒輪磨損，使用年限長達15年以上；
2、工作效率達95%，節能省電；
3、無油污染，無噪音僅38dB，環保健康；
4、密封嚴，免維護，防護等級高達IP64級。

內/外轉子永磁直驅電機釹鐵硼磁材安裝方式對比

Comparison of installation methods

外轉子電機的轉子

外轉子電機的釹鐵硼磁材為粘貼式，萬一粘貼劑老化失效，導致釹鐵硼磁材脫落，就會導致電機的定子與轉子卡死，一旦卡死，電機立即報廢，用戶遭受很大的損失。

內轉子電機的轉子

內轉子電機的矽鋼片和釹鐵硼磁材為鑲嵌式的，是由結構固定，不會出現粘貼劑老化失效現象，釹鐵硼磁材不會有脫落的風險，故內轉子電機在市面上比外轉子電機的保修周期會更長一些的原因。

內/外轉子永磁直驅電機防水、防塵對比

Waterproof and dustproof comparison

外轉子電機加裝輪轂后的透氣孔，灰塵及水份容易進入

外轉子電機由于結構原因，需預留散熱孔，灰塵及水份容易進入，造成短路，燒毀電機，有些品牌上面制作一個罩子，視覺美觀，但仍留有散熱孔，但無法避免灰塵和水份的進入。外轉子電機只有三條電源線，沒有溫度傳感器，無法實現超溫保護功能，從而影響電機的使用壽命。

內轉子電機防護等級達到IP64級，密封性良好，防水防塵，無需護理

內轉子電機由于結構密封性能良好，防護等級可達IP64級，水份及灰塵無法進入，無需預留散熱孔，內轉子電機外殼預留散熱片，散熱性能良好，不會出現散熱不良而導致的退磁現象，內轉子永磁直驅電機都設有溫度傳感器，感應電機溫度，自動過溫實現保護功能。

永磁直驅電機內轉子與外轉子的安裝對比

Installation comparison

: 內轉子電機

: 外轉子電機

外轉子電機解析

External rotor motor analysis

內轉子永磁直驅電機安裝解析

由于結構設計，內轉子永磁直驅電機的工業大風扇帶動風葉的轉動部分為軸轉，而電機是不轉動了，所以內轉子永磁直驅電機的工業大風扇安裝的固定點可以是多點面來固定，結構堅固，安全性更高，運行更穩定。

內轉子電機的安裝，風扇的主吊桿為承重吊桿，另加輔助固定鋼絲繩可以在電機安裝盤上實現多點式固定，整機的重量及固定分散在多點上，在大風扇運行過程中，由于固定的受力面大，不容易出現抖動及晃動，安全性更高。

內轉子電機受力點

內轉子電機優良的結構設計，吊桿與電機可做為一個整體，安裝結構牢固，而轉動的軸承只需承擔風葉的重量，軸承的承重相對于外轉子電機大大減輕，所以內轉子電機的軸承更耐用，軸承承重小，磨損就越小，使用年限更長，故市面上的內轉子電機的工業大風扇使用期較外轉子更長。

內轉子電機解析

Internal rotor motor analysis

內轉子永磁直驅電機安裝解析

內轉子電機受力點

內/外轉子電機性能分析

Performance analysis of internal and external rotor motors

外轉子一般采用標貼磁鋼結構，氣隙磁密在0.6~0.8T，磁場進一步提升困難；風扇電機轉速較低，電機繞組是最主要發熱源，外轉子電機電機繞組被轉子包在里面，散熱困難，外轉子結構必須采用開式機殼來增強繞組散熱，防護等級大大降低。

內轉子采用聚磁結構，氣隙磁場在1.0~1.4T，磁場大大提高；因此，電機體積較外轉子電機小。定子繞組在外側，直接與機殼在一起散熱情況優越。
